Акустический дефектоискатель с функцией пассивного обнаружения кабеля "Успех АТП-424Э" Арт. 00-00003309

Назначение дефектоискателя Успех АТП-424Э
Обнаружение силовых кабелей, находящихся под напряжением, пассивным методом на глубине до 6 м.
Поиск мест повреждений кабеля акустическим и электромагнитным способом.
Комплект с интеллектуальным алгоритмом выявления дефектов, в т.ч. поиска кабеля под напряжением.

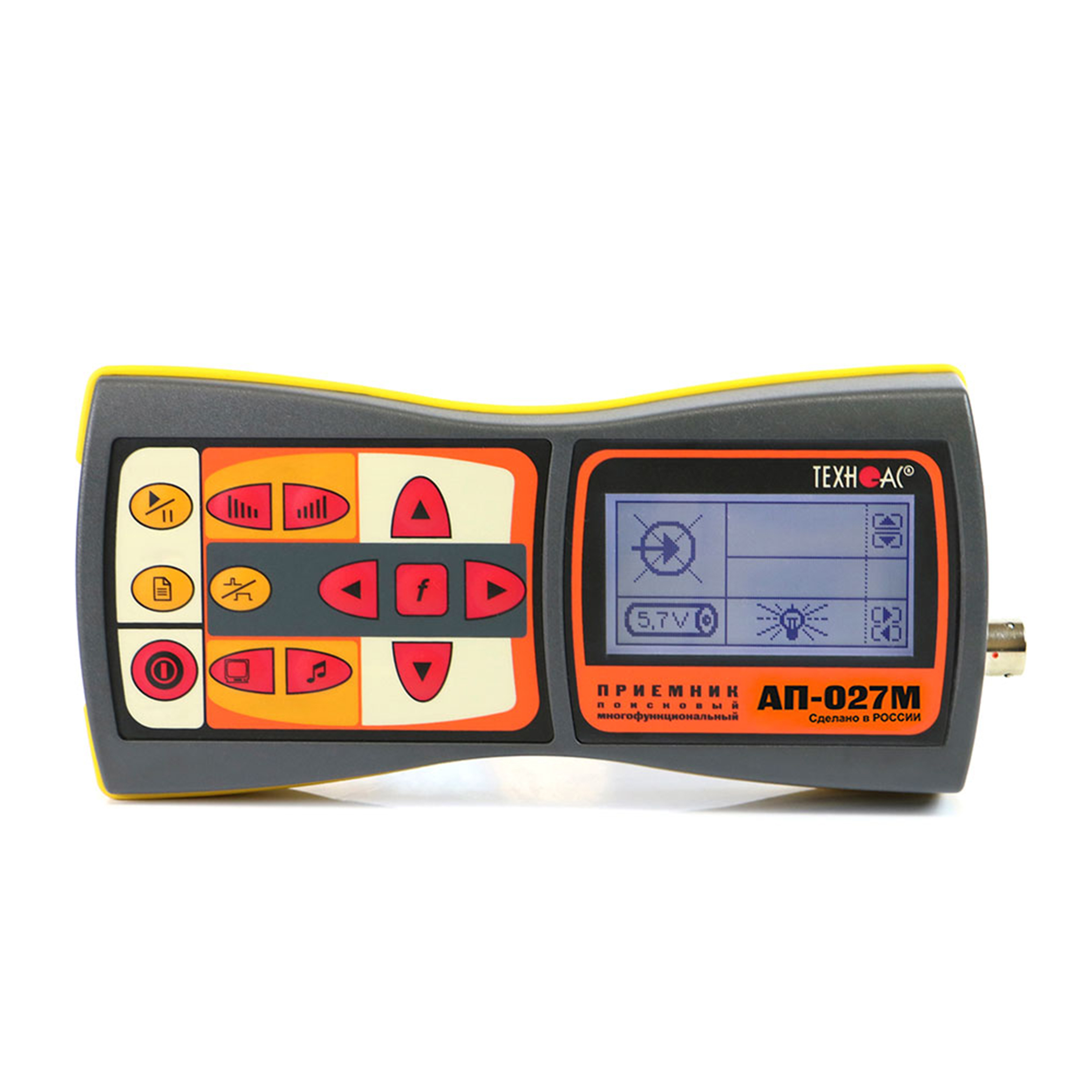

Особенности приемника АП-027М
Цифровой трассопоисковый приемник.
Большой ЖК дисплей с переключаемыми режимами работы и индикации.
Отображение частотного спектра входного сигнала.
Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
Класс защиты корпуса от внешних воздействий IP54.
Рекомендуемые области применения дефектоискателя Успех АТП-424Э
Электроэнергетика.

Характеристики трассопоискового приемника АП-027М
Параметр    Электромагнитный трассо-дефектопоиск    Акустический трассо-дефектопоиск
Вид принимаемого сигнала    непрерывный / прерывистый    монотонный / импульсный
Частоты цифровой фильтрации    Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц    Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса»    0,05…8,6 кГц    0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация    ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация    Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Головные телефоны - синтезированный звук ЧМ    -
Встроенный излучатель - синтезированный звук ЧМ
Питание    напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор
Количество сохраняемых значений в памяти    30
Время непрерывной работы, не менее    20 часов
Диапазон эксплуатационных температур    -20…+50ºС
Класс защиты    IP54
Габаритные размеры    220x102x42 мм
Масса    0,46 кг

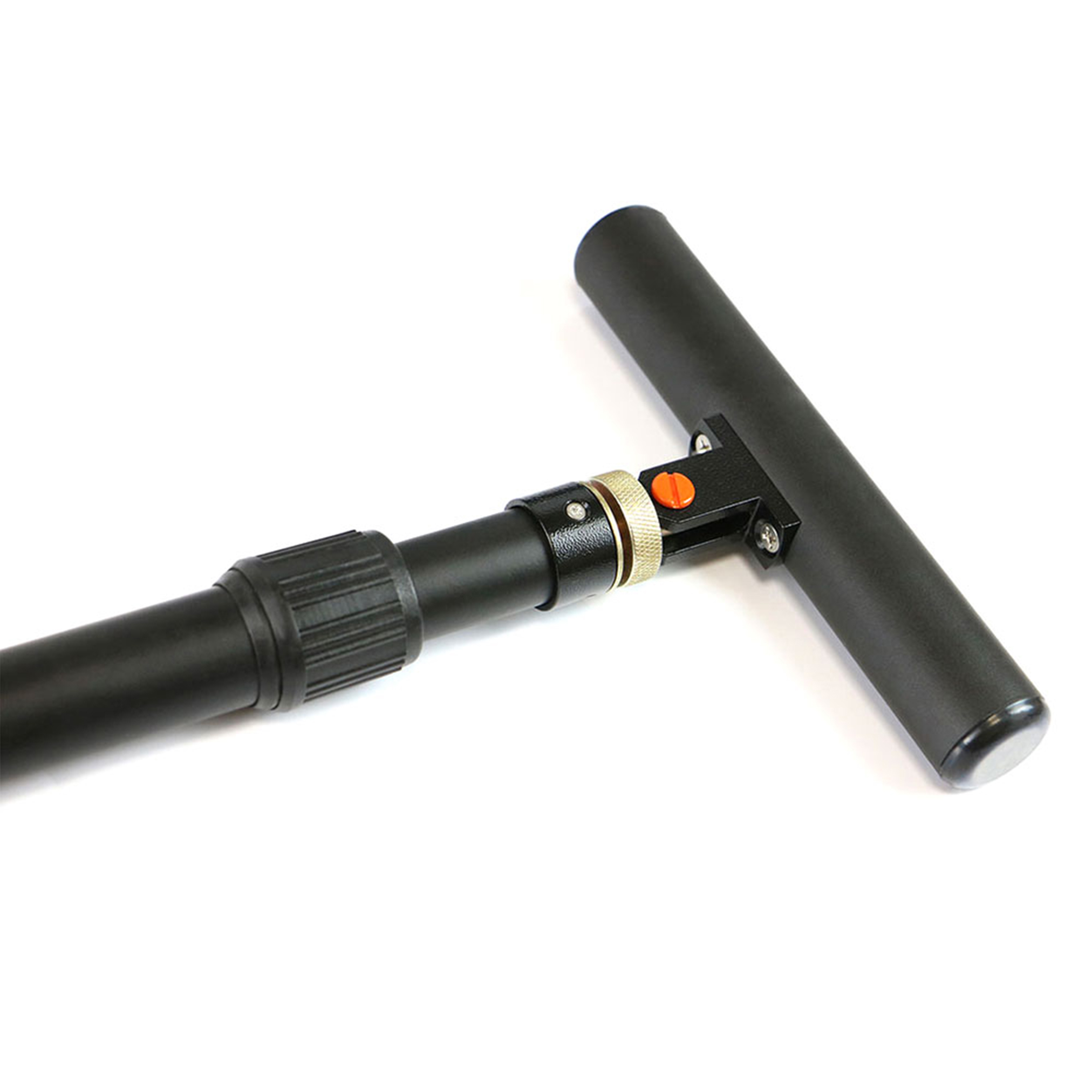

Характеристики электромагнитного датчика EMD-257
Параметр    Значение
Тип преобразователя    резонансная ферритовая магнитная антенна
Частота резонанса    50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания    от приемника
Коммутация резонанса    принудительная (управляется приемником)

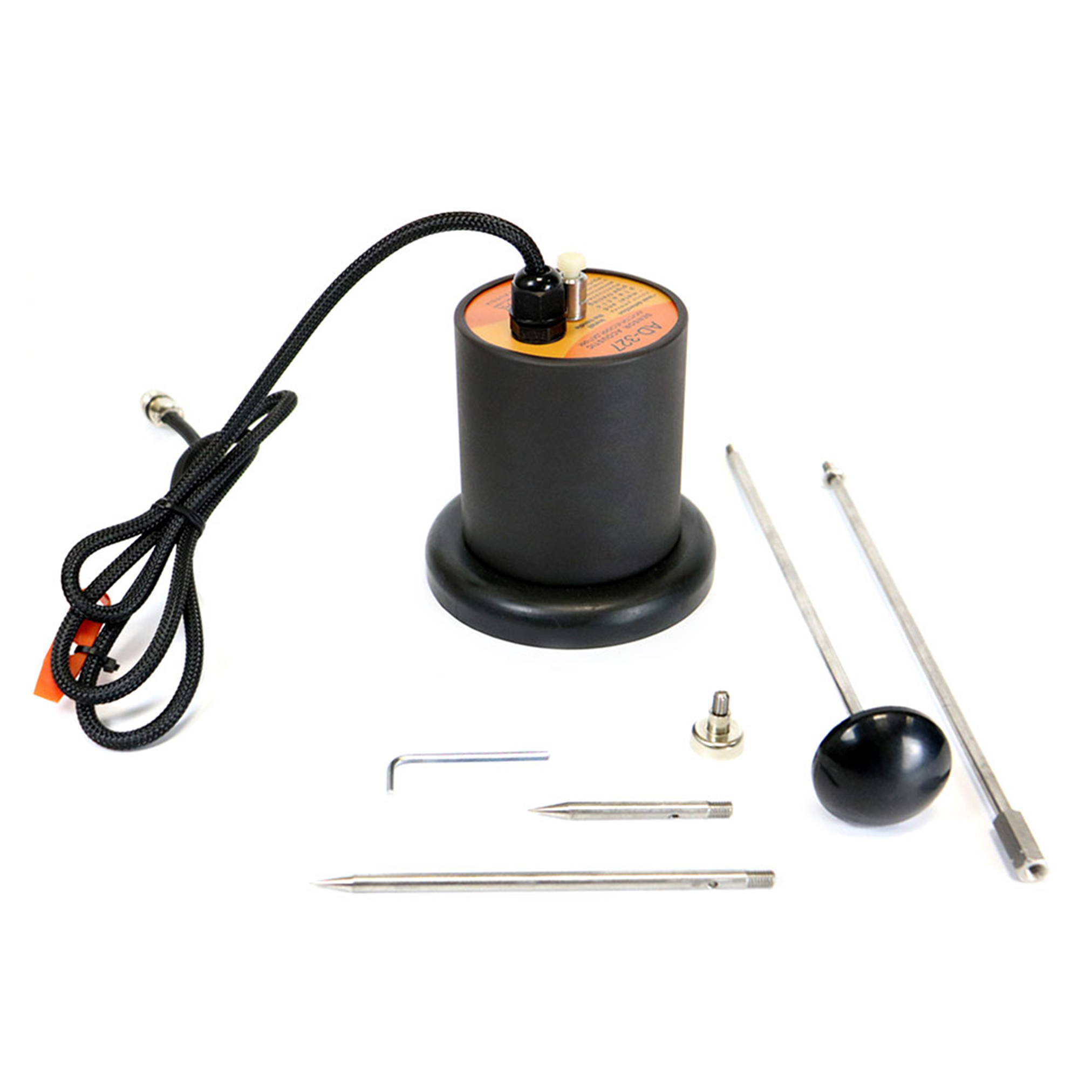

Характеристики акустического датчика AD-327
Параметр    Значение
Габаритные размеры прибора, не более, мм    120х135
Масса, не более, кг    1,7

Комплектация дефектоискателя Успех АТП-424Э
№    Наименование    Количество
1    Трассопоисковый приемник АП-027M    1 шт.
2    Комплект акустического датчика AD-327    1 шт.
3    Электромагнитный датчик EMD-257    1 шт.
4    Головные телефоны    1 шт.
5    Держатель для приемника АП-027.00.010    1 шт.
6    Крестовая отвертка    1 шт.
7    Сумка для EMD (чехол 53186)    1 шт.
8    Сумка для комплекта (чехол 53207)    1 шт.
9    Батарейки для приемника (AA)    4 шт.
10    Кабель для подключения внешнего аккумулятора AP027.02.030    1 шт.
11    Руководство по эксплуатации    2 шт.
12    Паспорт    1 шт.
Дополнительная комплектация дефектоискателя Успех АТП-424Э
№    Наименование
1    Комплект аккумуляторов и зарядное устройство для приемника АП-027M.
