Кабелеискатель "Успех КБИ-309Н" Арт. 00-00002091

Описание кабелеискателя Успех КБИ-309Н
Трассопоисковый приемник в виде моноблока с большим ЖК дисплеем.
Изображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии.
Базовая модель.
Назначение кабелеискателя Успех КБИ-309Н
Поиск электрических кабелей под напряжением.
Поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей).
Определение залегания подземных коммуникаций на глубине до 10 м.
Особенности приемника АП-019.1

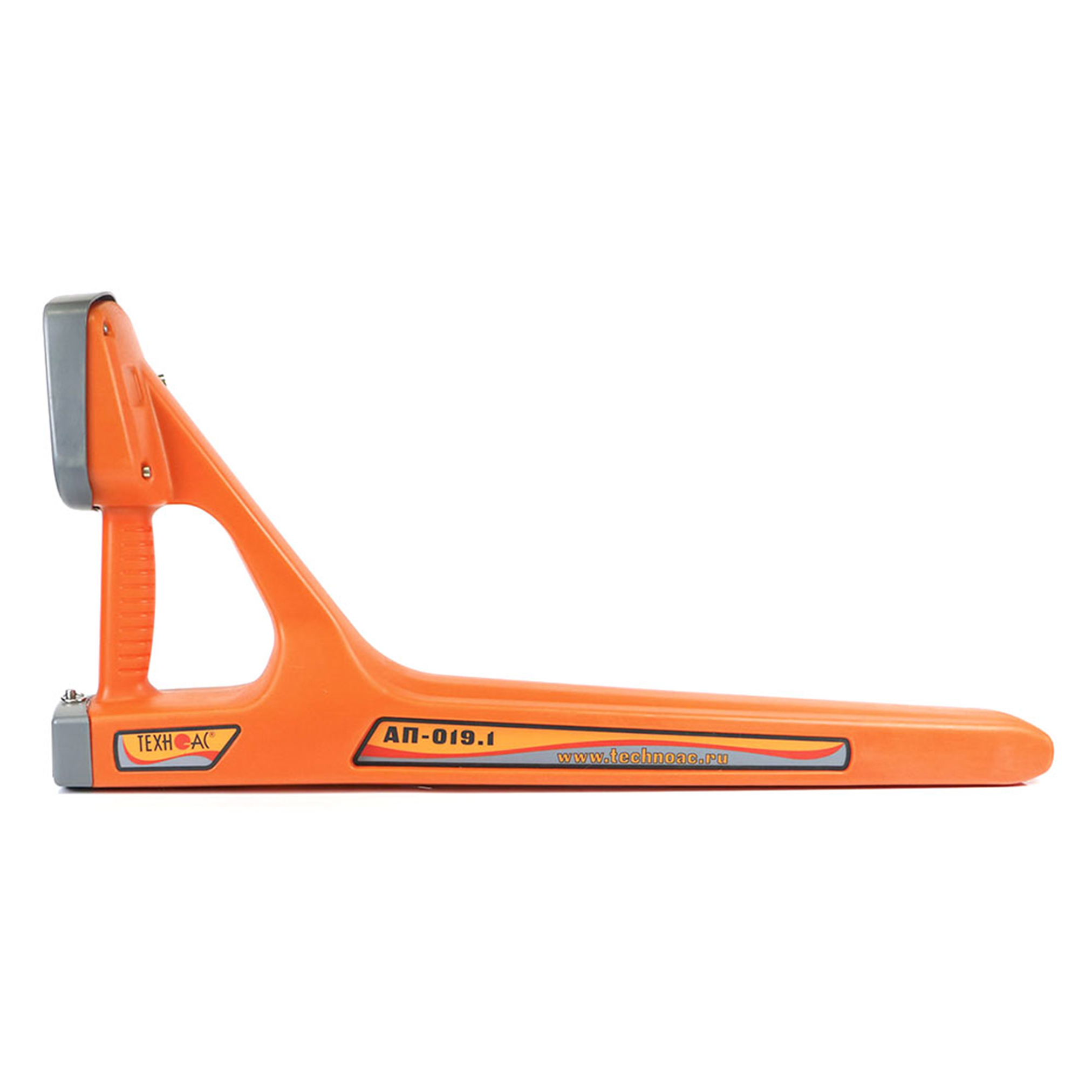

Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
Изображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
Дополнительные функций при подключении внешних датчиков.
Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40...8000 Гц, радио 8...40 кГц).
Меню на двух языках (русский и английский).
Функциональные возможности приемника АП-019.1 в различных режимах работы
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «Относительное расстояние до коммуникации»
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Режим «2-частоты»
Рекомендуемые области применения кабелеискателя Успех КБИ-309Н
Электросети.
Телекоммуникация.
Строительно-монтажные организации.
ЖКХ.
Водоканалы.
Теплосети.
Нефтегазовая отрасль.

Характеристики трассопоискового приемника АП-019.1
Параметр    Значение
Квазирезонансные частоты фильтров    50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)    100
Диапазон частот «Широкая полоса»    0,04…8 кГц
Диапазон частот «Радио»    8…40 кГц
Максимальный коэффициент усиления электрического тракта    100 дБ
Количество встроенных датчиков    4
Подключаемые внешние датчики    CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью    - автоматическое - для 2D отображения «Трасса»;
- полуавтоматическое или ручное (по выбору) - для «Графиков»;
- автоматическое или ручное (по выбору) - для режима «2 частоты»
Определение глубины залегания трассы    автоматически в режиме «Трасса» 0...10 м
Точность определения глубины залегания    ±5%
Измерение тока принимаемого сигнала    автоматически в режиме «Трасса» 0,001...9,99 А
Точность измерения тока принимаемого сигнала    ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов    при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация    LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры    - параметры настройки и управления;
- 2D визуализация положения трассы относительно прибора;
- графики уровня сигнала с датчиков;
- глубина залегания трассы;
- ток сигнала
Звуковая индикация    встроенный излучатель
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок
Источник питания    4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей    не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда    после 30 минут
Диапазон температур эксплуатации / хранения    -20…+60°С / -30…+60°С
Степень защиты корпуса    IP54
Габаритные размеры    330х140х700 мм
Масса    2,4 кг

Комплектация кабелеискателя Успех КБИ-309Н
№    Наименование    Количество
1    Трассопоисковый приемник АП-019.1    1 шт.
2    Батарейки    4 шт.
3    Сумка для приемника (чехол 53212)    1 шт.
4    Руководство по эксплуатации    3 шт.
5    Паспорт на комплект    1 шт.
Дополнительная комплектация кабелеискателя Успех КБИ-309Н
№    Наименование
1    Комплект аккумуляторов и зарядное устройство для приемника АП-019
