Трассоискатель "Успех АГ-401" Арт. 00-00015159

Описание трассоискателя Успех АГ-401
Доступный комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
Комплект оснащен компактным автономным генератором с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-401
Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Обследование участков местности перед проведением земляных работ.

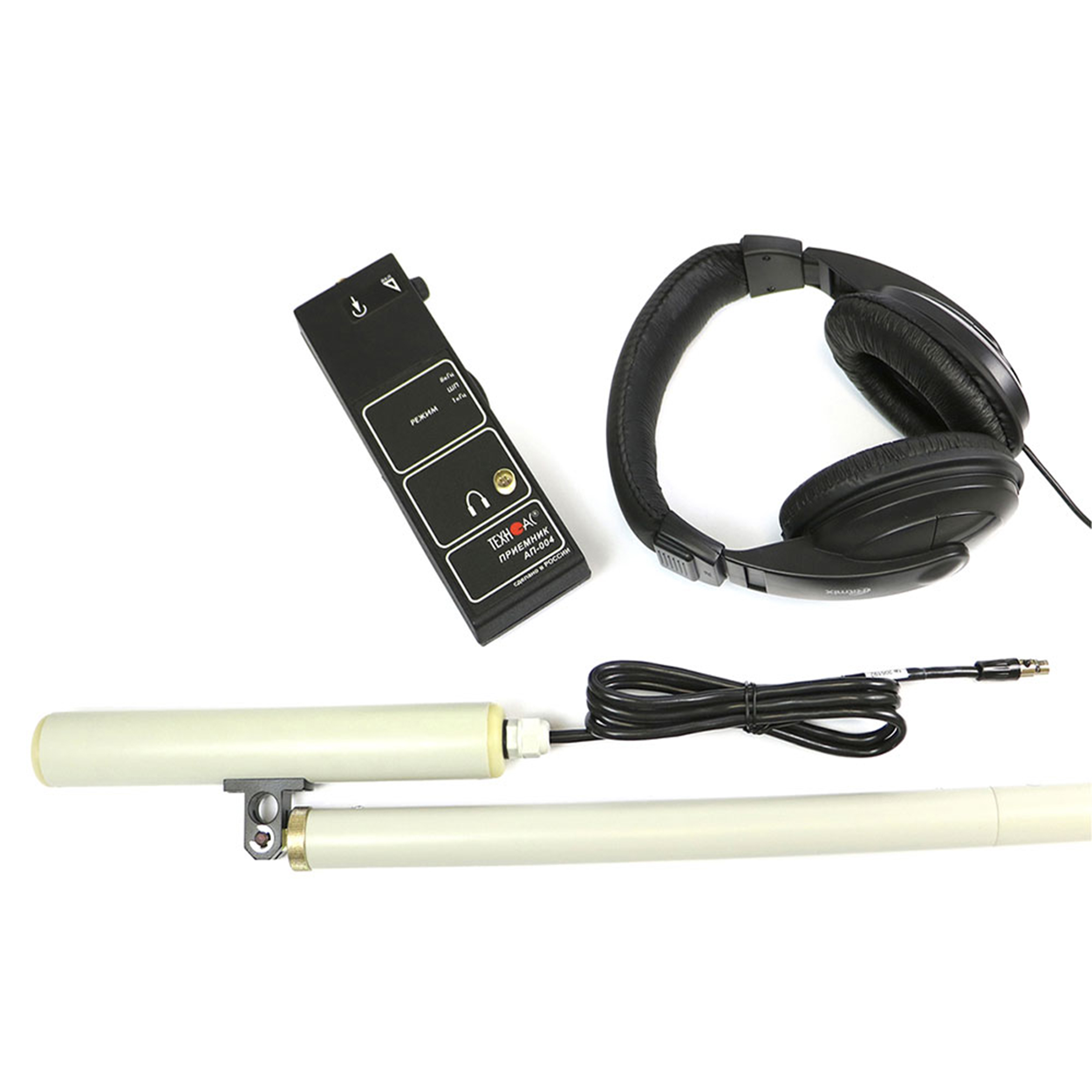

Особенности приемника АП-004
Аналоговый трассопоисковый приемник.
Звуковая индикация в наушники оператора, реальный звук 50 Гц.
Рабочие частоты 1024 / 8928 / Широкая Полоса 50...1200 Гц.
Морозоустойчивый, работа при температурах до -30°С.
Легкий, компактный корпус.

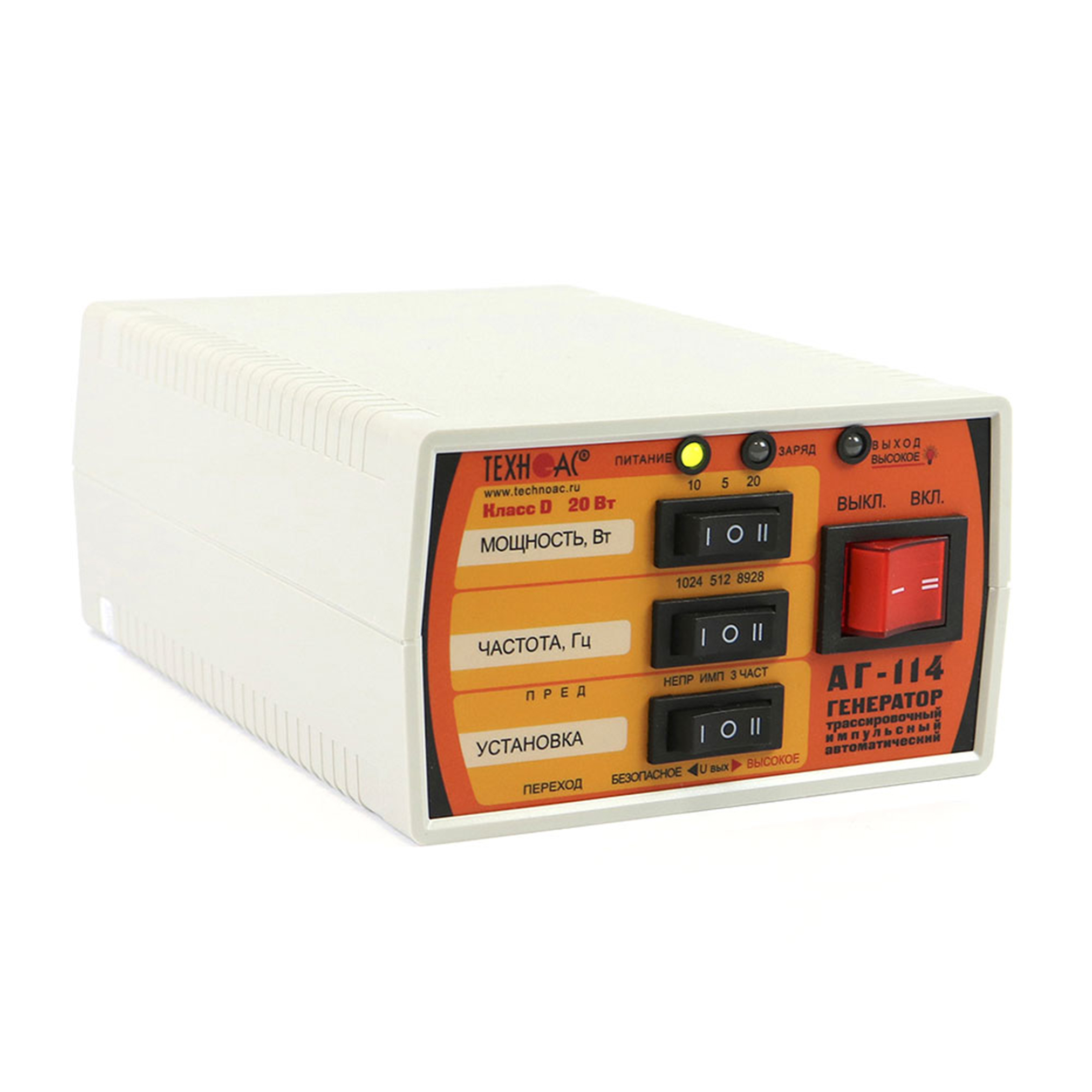

Особенности генератора АГ-114
Прост в эксплуатации и не требует высокой квалификации персонала.
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
Возможность выбора мощности в зависимости от решаемых задач.
Автоматическое повторное согласование при изменении мощности.
Длительное время непрерывной работы от собственного аккумулятора.
Небольшие габариты и вес.
Рекомендуемые области применения трассоискателя Успех АГ-401
Электросети.
Строительно-монтажные организации.
ЖКХ.
Водоканалы.
Теплосети.
Геодезия.

Характеристики трассопоискового приемника АП-004
Параметр    Значение
Режимы работы, Гц    1024, 8928, «ШП»
Общий коэффициент усиления по звуковому тракту, дБ    35
Напряжение питания, В    9+1-2,5
Тип элементов питания    батарея / аккумулятор типа 6F22
Точность определения трассы, м    ±0,3
Мощность, подводимая к головным телефонам, мВт    50
Габаритные размеры прибора, не более, мм    186х60х25
Масса, не более, кг    0,3
Характеристики трассировочного генератора АГ-114
Параметр    Значение
Частоты генерируемого сигнала, Гц
Частота 1    512 ± 0,5
Частота 2    1024 ± 1
Частота 3    8928 ± 8
Режимы генерации
Режим 1    непрерывный
Режим 2    импульсные посылки
Режим 3    импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3    100
Частота следования импульсов, Гц
Режим 2    1
Режим 3    2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5 Вт»)    5 ± 1,25
Мощность 2 («10 Вт»)    10 ± 2,5
Мощность 3 («20 Вт»)    20 ± 5
Допустимое сопротивление нагрузки, Ом    любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5 Вт»)    0,3…1000
Мощность 2 («10 Вт»)    0,3…500
Мощность 3 («20 Вт»)    0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию    36
Максимальное    72
Согласование с нагрузкой    автомат., 20-ти ступенчатое
Время согласования максимальное, не более, с    12
Допустимое внешнее напряжение питания, В    11...15
Источники питания
Встроенный аккумулятор:
- напряжение, В
- емкость, Ач
12
2,2
Сетевой блок    15 В / 4,4 А max
Время зарядки штатного аккумулятора не более, ч    5
Габаритные размеры генератора, не более, мм    190х140х80
Вес генератора в чехле, не более, кг    2,5

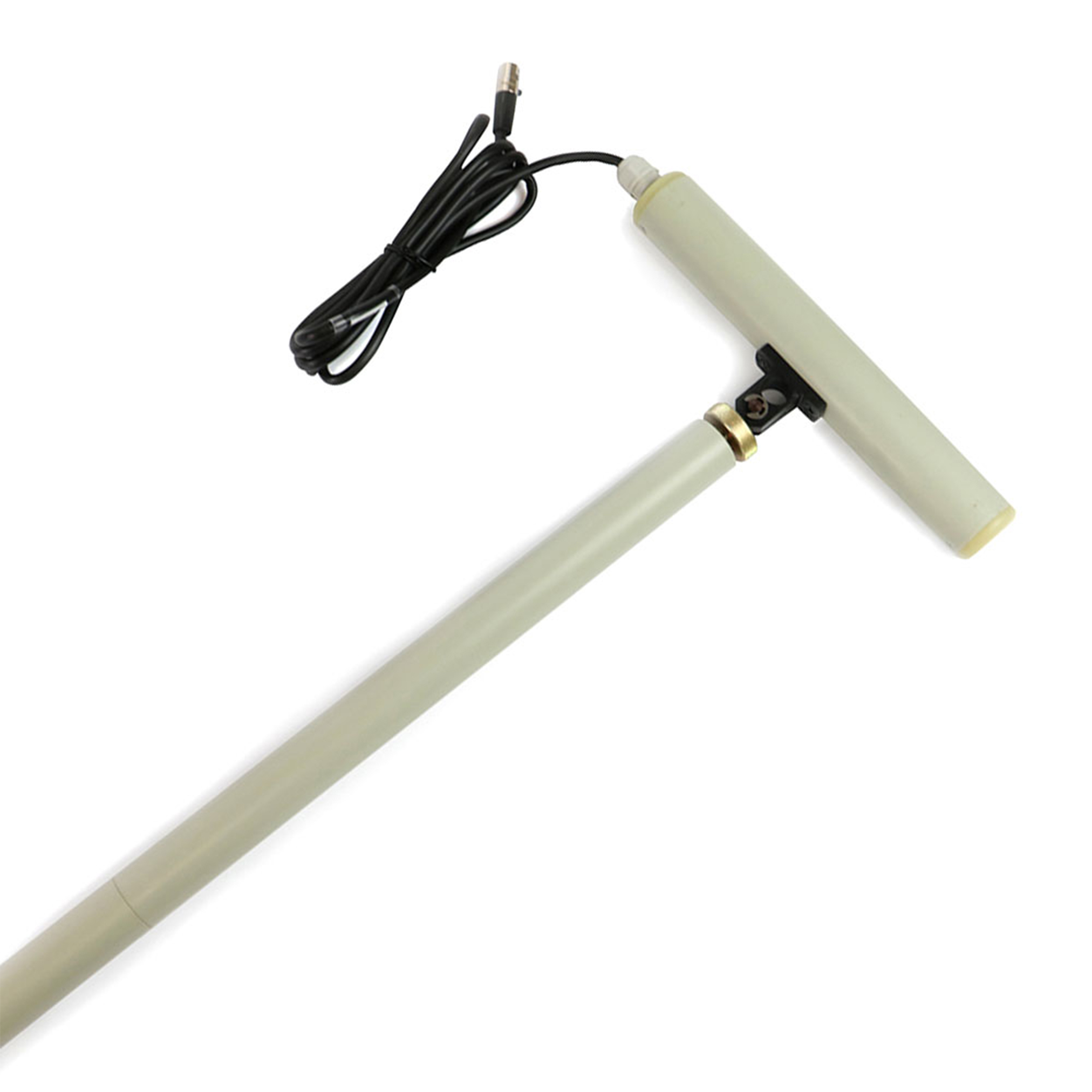

Характеристики электромагнитного датчика ЭМД-226М
Параметр    Значение
Тип преобразователя    резонансная ферритовая магнитная антенна
Частота резонанса, Гц    8928, 1024
Тип питания    от приемника
Коммутация резонанса    принудительная (управляется приемником)
Характеристики индукционной антенны ИЭМ-301.2
Параметр    Значение
Максимальная мощность, подводимая к «рамке», не более Вт    10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом    36
Тип корпуса    пластмассовый, герметичный

Комплектация трассоискателя Успех АГ-401
№    Наименование    Количество
1    Трассопоисковый приемник АП-004    1 шт
2    Генератор трассировочный АГ-114    1 шт
3    Головные телефоны    1 шт.
4    Электромагнитный датчик ЭМД-226М    1 шт.
5    Сетевой блок AG114М.02.020    1 шт.
6    Кабель внешнего аккумулятора АГ120.02.020    1 шт.
7    Кабель выходной АГ120.02.030    1 шт.
8    Штырь заземления АГ110.02.004    1 шт.
9    Индукционная антенна ИЭМ-301.2    1 шт.
10    Сумка для комплекта (чехол 53222)    1 шт.
11    Сумка для индукционной антенны ИЭМ-301.2 (чехол 53107)    1 шт.
12    Сумка для генератора АГ-114 (чехол 53163)    1 шт.
13    Контакт магнитный АГ120.02.090    1 шт.
14    Батарея 9 В    1 шт.
15    Руководство по эксплуатации. Паспорт 1 шт
