Трассотечеискатель для диагностики неметаллических и металлических трубопроводов "Успех ТПТ-27.144Д" Арт. 00-Б0001909

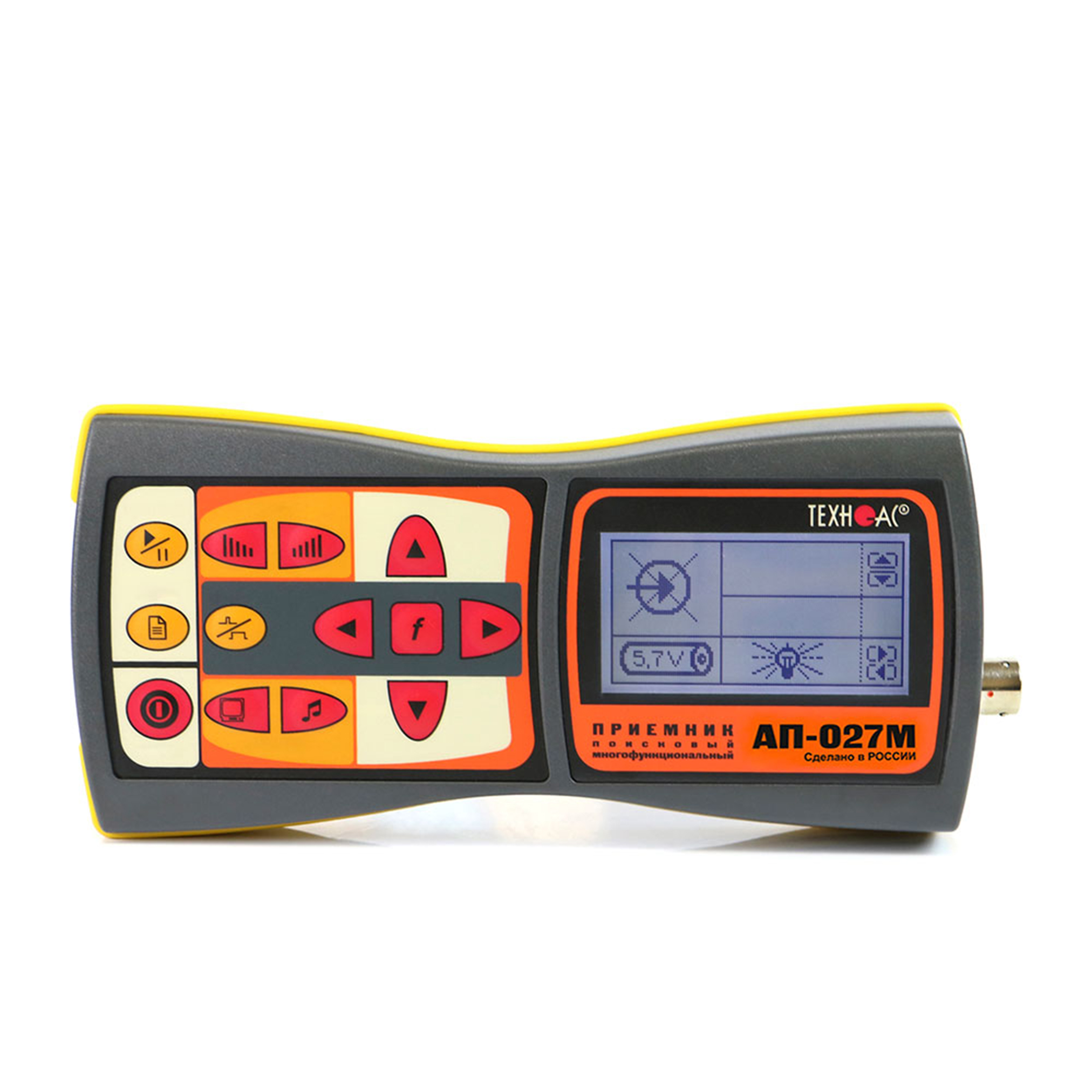

Особенности приемника АП-027М
Цифровой трассопоисковый приемник.
Большой ЖК дисплей с переключаемыми режимами работы и индикации.
Отображение частотного спектра входного сигнала.
Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
Класс защиты корпуса от внешних воздействий IP54.
В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.
Особенности трассотечеискателя Успех ТПТ-27.144Д
Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-27.144Д – универсальный многофункциональный комплект, в котором объединены три устройства:
1. Трассоискатель с акустическим датчиком

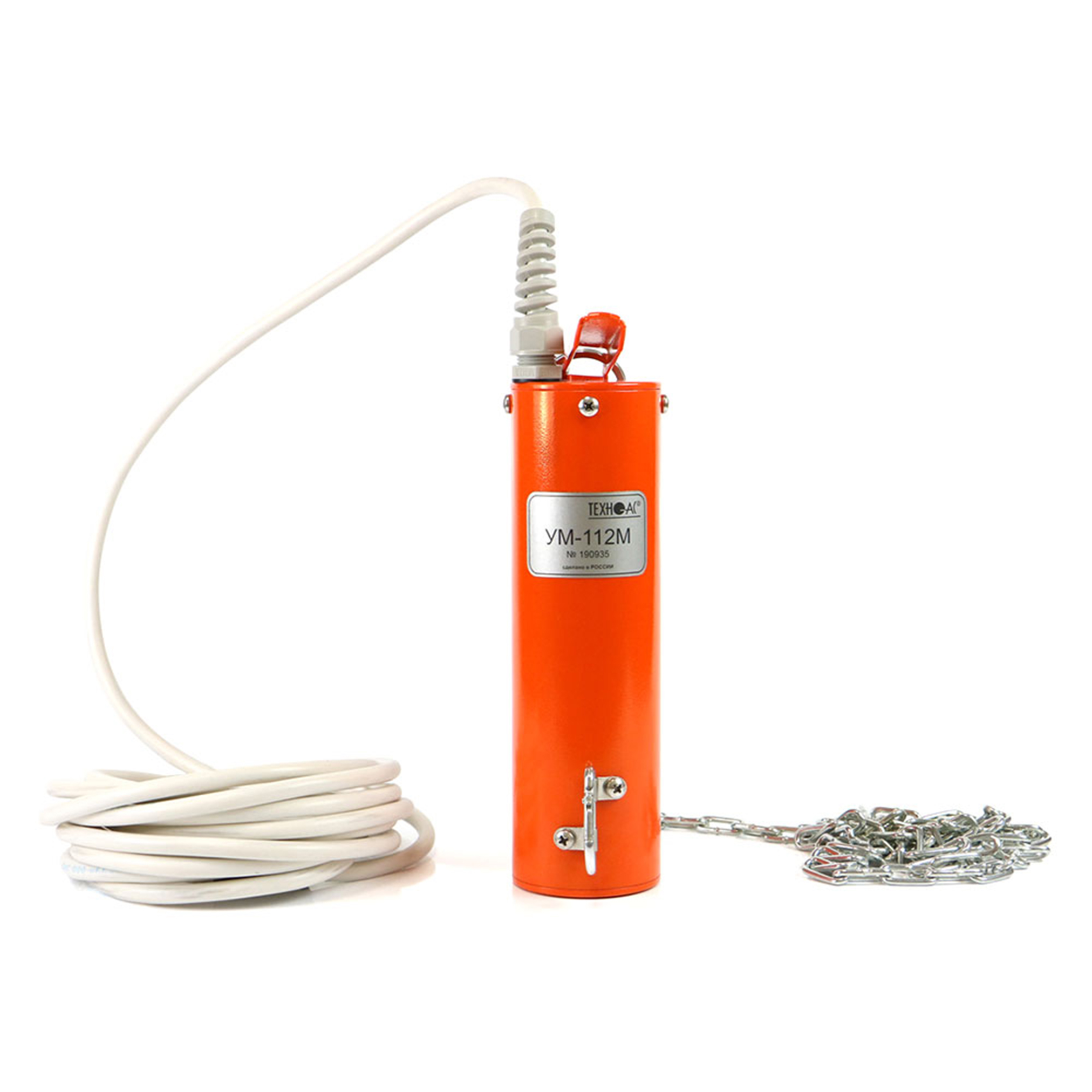

Использованием в работе генератора переменной мощности АГ-144.1 (7,5...180 Вт) и механизма ударного УМ-112М (единственного в России).
Полным отсутствием паразитных наводок на соседние объекты (трубы).
Очень высокой точностью локализации.
Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.).
2. Трассоискатель с электромагнитным датчиком
Возможность выбора мощности от 7,5 до 180 Вт.
Автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
Применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
Длительное время работы (до 18 часов при выборе малой мощности).
3. Течеискатель с акустическим датчиком
Высокая чувствительность акустического датчика.
Особенности генератора АГ-144.1
Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
Длительное время непрерывной работы от собственного аккумулятора.
Рекомендуемые области применения трассотечеискателя Успех ТПТ-27.144Д
Теплосети.
Водоканал.
Газораспределительные сети.

Характеристики трассопоискового приемника АП-027М
Параметр    Электромагнитный трассо-дефектопоиск    Акустический трассо-дефектопоиск
Вид принимаемого сигнала    непрерывный / прерывистый    монотонный / импульсный
Частоты цифровой фильтрации    Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц    Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса»    0,05…8,6 кГц    0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация    ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация    Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Головные телефоны - синтезированный звук ЧМ    -
Встроенный излучатель - синтезированный звук ЧМ
Питание    напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор
Количество сохраняемых значений в памяти    30
Время непрерывной работы, не менее    20 часов
Диапазон эксплуатационных температур    -20…+50ºС
Класс защиты    IP54
Габаритные размеры    220x102x42 мм
Масса    0,46 кг
Характеристики трассировочного генератора АГ-144.1
Параметр    Значение
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%    512 / 1024 / 8192
Частоты следования ударов НЧ / СЧ / ВЧ    0,5 / 1 / 2
Режимы генерации
«SIN» «непрерывный»    непрерывная синусоидальная генерация
«SIN» «_|¯|_»    кратковременные посылки синусоидального сигнала
(длительность импульса 100 мс, частота следования импульсов 1 Гц)
«SIN» «3 частоты»    посылки синусоидального сигнала с чередованием частот f1, f2, f3
(длительность импульса 100 мс, частота следования импульсов 2 Гц)
«УДАР»    генерация ударных импульсов
(длительность импульса устанавливается автоматически)
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В:
- при автономном питании
- с добавлением внешнего аккумулятора 12/24 В
- при питании от сетевого блока    220
330
140
Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%
При автономном питании (12/24 В):
Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты    Рвых, Вт    7,5    15    30    60
Rнагр, Ом    0,1…1300    0,15…660    0,3…1300    0,6…660
Режимы:
- импульсы 512 и 1024 Гц
Рвых, Вт    15    30    60    120
Rнагр, Ом    0,15…660    0,3…330    0,6…660    1,2…330
C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:
Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты
Рвых, Вт    45    90
Rнагр, Ом    0,45…2000    0,9…1000
Режимы:
- импульсы 512 и 1024 Гц
Рвых, Вт    90    180
Rнагр, Ом    0,9…1000    1,8…500
От сетевого блока питания:
Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты
Рвых, Вт
18    36
Rнагр, Ом    1,8…800 Ом    0,4…400 Ом
Режимы:
- импульсы 512 и 1024 Гц
Рвых, Вт
36    72
Rнагр, Ом    0,4…400    0,7…200
Допустимое сопротивление нагрузки    любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.
Согласование с нагрузкой    автоматическое, обеспечивающее достижение заданной мощности в нагрузке
Источники питания
Встроенный аккумуляторный комплект    два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
Сетевой блок для работы или зарядки аккумуляторов    выходное напряжение 15 В, выходной ток до 6,7 А
Функциональные особенности
Автоматические функции    - автосогласование (достижение заданной мощности в нагрузке);
- специальная программа управления передающей антенной;
- встроенный контроллер заряда, работающий с внешним источником 15…15.3 В;
- «автоопределение» подключения и отключения передающей антенны и ударного механизма
Автоматические выключения генерации (зарядки)    - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда);
- при несоответствии внешнего напряжения питания режиму генерации / зарядки;
- при переключении режима сетевого питания в процессе зарядки;
- при коротком замыкании выхода в процессе согласования;
- при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе
Автоматическое повторное согласование    - при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки;
- при переключении частоты / режима генерации «SIN»;
- при определенных изменениях напряжения питания
Типы подключаемых нагрузок при генерации «SIN»    - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления;
- индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности    импульсный, технология CLASS D(BD), КПД > 80%
Индикация    светодиоды трехцветные «питание» и «выход»:
- напряжение и состояние питания;
- мощность и состояние выхода красный;
- возможность или наличие «опасного» напряжения на выходе (>40 В)
Управление    Клавишные переключатели:

на 3 положения
- «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»;
- «РЕЖИМ» «SIN» - вид синусоидальной генерации;
- «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании

на 2 положения
- «ПИТАНИЕ»;
- «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока;
- «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме)

красная кнопка
- загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)
Габаритные размеры электронного блока (кейса), не более, мм    250х215х165
Вес электронного блока, не более, кг    8,5
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации    -30…+60ºС
Класс климатической защиты    IP65
Характеристики электромагнитного датчика EMD-257
Параметр    Значение
Тип преобразователя    резонансная ферритовая магнитная антенна
Частота резонанса    50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания    от приемника
Коммутация резонанса    принудительная (управляется приемником)

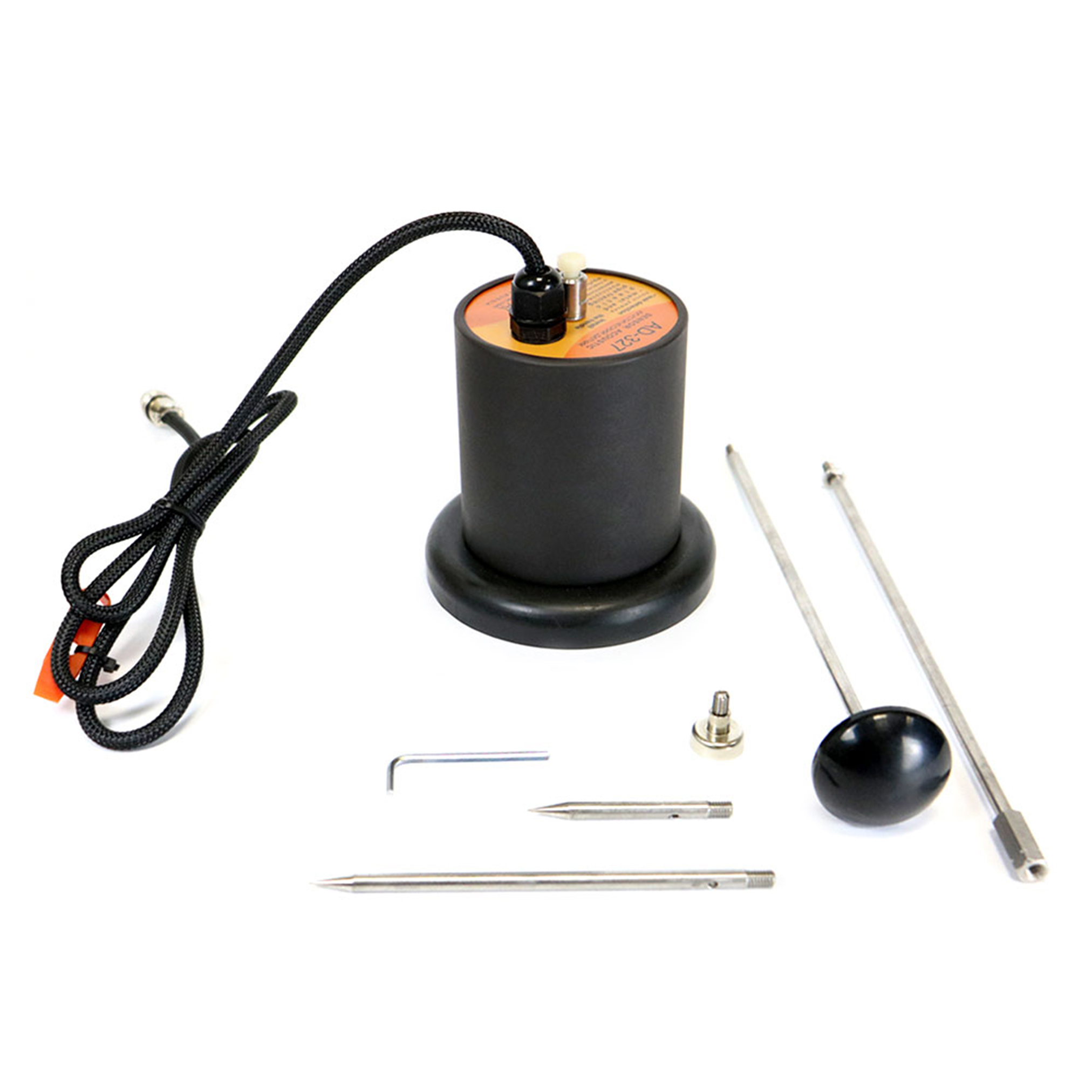

Характеристики акустического датчика AD-327
Параметр    Значение
Габаритные размеры прибора, не более, мм    120х135
Масса, не более, кг    1,7
Характеристики индукционной антенны ИЭМ-301.3
Параметр    Значение
Максимальная мощность, подводимая к «рамке», не более Вт    10
Модуль полного ком
